背光遥控器电路设计：均匀度、功耗与LED驱动方案的精密平衡

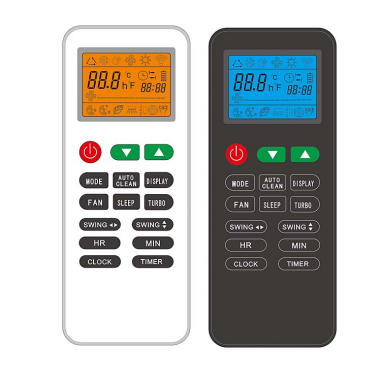

LED遥控器

当用户按下遥控器的瞬间，背光悄然亮起，按键符号在黑暗中清晰浮现——这看似简单的用户体验，背后是一场在毫米级空间内进行的精密工程战役。工程师必须在**光学均匀度、整机功耗、电路成本与可靠性**这四座大山之间，找到那条最优的平衡路径。选择一颗高亮度LED并串联一个限流电阻，是最初级的解决方案，却也是通往“光斑刺眼、耗电如流、寿命堪忧”的捷径。真正的专业设计，是从**光路模拟**开始，贯穿**驱动拓扑选择**、**功耗管理策略**，最终在**量产一致性**上完成闭环的系统工程。

**一、均匀度：从“照亮”到“浸润”的光学革命** 背光均匀度是用户最直观的感知指标，却也是最容易被简化的技术难点。它并非单纯由LED亮度决定，而是**光源、导光介质、漫射层、印刷油墨透光率以及结构装配公差**共同作用的结果。劣质设计下，LED正上方会出现刺目的“热点”，而远离光源的按键则昏暗不清，形成强烈的明暗对比，严重破坏视觉舒适性与产品高级感。

实现高均匀度的核心在于**导光板（Light Guide Plate, LGP）的光学设计**。专利CN215215854U揭示了一种典型方案：在导光板底部设计特殊的**斜边进光结构**，配合白色塑胶外壳，充分利用LED的大角度出光特性，通过折射与反射将点光源转化为面光源。更先进的设计会采用**激光网点或微结构纹理**，通过计算机仿真（如LightTools或TracePro）精确计算网点的密度、大小与分布，主动控制光线的走向与出光强度，确保整个按键区域的光强分布标准差控制在10%以内。这要求硬件工程师必须与光学工程师紧密协作，将导光板视为一个“光学器件”而非简单的结构件。

LED遥控器

**二、功耗之战：电池续航的“隐形杀手”** 遥控器由电池供电，背光电路是除主控芯片外最大的功耗单元。一个未经优化的背光电路，其待机功耗可能高达数毫安，足以在数月内耗尽一对AAA电池。功耗优化的战场分布在三个层面：

**1. 系统级策略**：最有效的手段是减少背光点亮时间。例如，采用**动作感应（陀螺仪/加速度计）** 或**电容触摸唤醒**，只有拿起或触碰遥控器时才触发背光。另一种方案是集成**环境光传感器**，如专利CN216697783U所描述的背光调节电路，主控芯片根据传感器输入的电压信号实时调节背光亮度或直接关闭，在明亮环境下杜绝不必要的能耗。

**2. 电路级优化**：驱动电路本身的效率至关重要。传统的**电阻限流方案**效率极低，大部分电能转化为热耗散在电阻上。转向**恒流驱动**是必然选择。但即便是恒流驱动，其架构也大有讲究。例如，采用**开关稳压器（Buck）** 为LED供电，相比线性稳压器（LDO），效率可从60%提升至90%以上。专利CN113015289B进一步提出了一种低功耗恒流驱动电路，通过在芯片外部引入功率电阻分担内部驱动通道的功耗，显著降低了芯片结温，提升了多通道驱动时的整体效率与可靠性。

**3. 器件级选型**：LED本身的电光转换效率（流明/瓦）是关键。选择高光效的LED，在相同视觉亮度下，工作电流可降低30%-50%。同时，选用低正向电压（Vf）的LED品类，也能直接减少在驱动管上的压降损耗。

**三、LED驱动方案：从模拟调光到数字智能** 驱动方案是连接主控指令与光学输出的“执行官”。其选择直接决定了亮度控制精度、响应速度、功耗及成本。

**1. 模拟调光（Analog Dimming）**：通过改变流经LED的电流大小来调节亮度。原理简单，成本低，但存在严重缺陷：LED的色温会随电流变化而漂移（特别是白光LED），低电流下可能出现颜色不均。同时，线性调节范围窄，在极低亮度下难以稳定控制。

**2. 脉冲宽度调制（PWM）调光**：这是当前消费电子背光驱动的绝对主流。其原理是以远高于人眼识别频率（通常>200Hz）的方波驱动LED，通过调整方波**占空比（Duty Cycle）** 来改变平均亮度。专利CN205596410U展示了一种基于HV9910B芯片的PWM调光驱动电路。PWM调光的优势巨大：在整个调光范围内，LED始终以额定电流工作，**色温保持恒定**；可以实现极高的调光比（如1000:1以上）；且控制逻辑简单，只需一个MCU的GPIO引脚输出PWM信号即可。其核心挑战在于选择合适的PWM频率，过低会导致肉眼可见的闪烁，过高则会因MOSFET开关损耗增加而降低效率。

**3. 智能集成驱动IC**：对于高端遥控器或多区独立背光（如仅点亮当前可用按键），需要选用多通道智能驱动IC。这类芯片通常集成多个恒流源、PWM发生器，甚至内置EEPROM用于存储亮度配置。它们支持**单线（如I2C、SPI）总线控制**，可对每个LED通道进行独立的亮度、渐变时间编程，实现复杂的动态灯光效果，同时将外围元件数量减至最少。

LED遥控器

**四、热管理与可靠性：被忽视的长期主义** 背光电路的长期可靠性，很大程度上由热管理决定。LED的光衰与寿命和结温（Tj）成反比。在狭小的遥控器内部，LED及驱动IC的散热条件恶劣。设计时必须进行**热仿真分析**，确保在最高环境温度下，LED结温低于规格书允许的最大值。措施包括：选用热阻更低的封装、在PCB上设计足够的散热铜箔、避免将LED放置在塑料壳体最厚的区域、在驱动IC底部添加导热过孔等。

**静电放电（ESD）防护**同样关键。遥控器作为手持设备，易受人体静电冲击。必须在LED电源线与信号线上放置TVS管或ESD防护器件，保护昂贵的驱动IC和LED不被击穿。

**五、设计流程与验证：从仿真到量产的一致性保障** 一个专业的背光电路设计，应遵循严谨的V字型开发流程：

**1. 光学与电学协同仿真**：使用光学软件模拟导光效果，使用电路仿真软件（如LTspice）验证驱动电路的效率、瞬态响应与稳定性。

**2. 快速原型制作**：利用3D打印制作导光板原型，搭配选型的LED和驱动板，在暗室中使用积分球和光度计测量实际的光通量、色坐标及均匀度。

**3. 设计迭代与优化**：根据测试数据调整网点设计、LED布局或驱动参数，往往需要多个迭代循环。

**4. 设计失效模式与后果分析（DFMEA）**：系统性地评估从LED失效、驱动IC损坏到焊接虚焊等所有潜在风险，并在设计上加以预防。

**5. 量产一致性管控**：制定严格的**来料检验（IQC）标准**，特别是LED的亮度BIN和色温BIN。在生产线上，使用自动化光学检测（AOI）设备检查背光点亮后的均匀度，确保每一台出厂产品都符合设计标准。

**结语：用户体验的毫米级博弈** 背光遥控器的电路设计，是硬件工程师将美学、电子学、光学和热力学融于一体的微型艺术品。它不再是一个“可有可无”的附加功能，而是定义产品品质与用户体验的关键差异化因素。在消费电子竞争白热化的今天，**对均匀度、功耗与驱动方案的极致追求，正是从“制造”迈向“智造”的微观体现。**下一次当你指尖轻触，那片均匀、柔和、恰到好处的光亮，便是无数工程智慧在方寸之间奏响的无声乐章。
